[Study][밑바닥딥러닝1] Ⅱ. Chapter 2 퍼셉트론

부산대학교 정보컴퓨터공학부 AID 동아리, 스터디 ‘밑바닥부터 시작하는 딥러닝 1권 (홀수팀)’ 스터디 관련 질문들과, 추가로 공부하면 좋을 내용을 기록합니다.

주 교재 : 사이토 고키 저, 밑바닥부터 시작하는 딥러닝 (링크)

---

Chapter 2. 퍼셉트론

퍼셉트론(Perceptron)은 다수의 신호를 입력으로 받아 하나의 신호를 출력하는 알고리즘입니다. (논리회로및설계 시간에 배웠던 Multiplexer가 순간 생각났네요.)

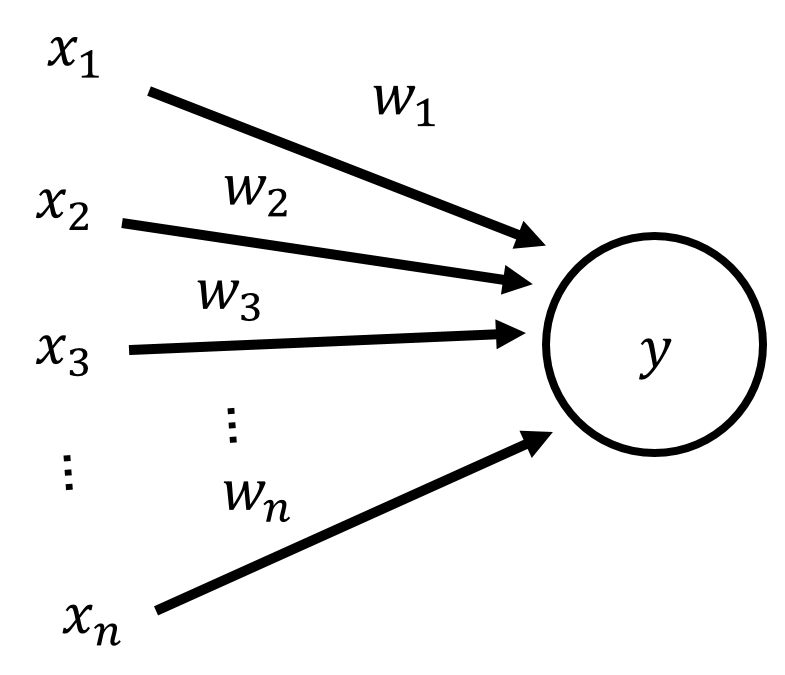

그림 2-1. 입력이 $n$개인 퍼셉트론

[그림 2.1]은 입력으로 $n$개의 신호를 받은 퍼셉트론의 예입니다. $x$는 입력 신호, $y$는 출력 신호, $w$는 가중치를 뜻한다 (weight의 머리글자). 그림의 원은, 뉴런 혹은 노드라고 부릅니다.

입력 신호가 뉴런에 보내질 때는, 각각 고유한 가중치가 곱해집니다($w_1x_1, w_2x_2, ...$). 뉴런에서 보내온 신호의 총합이 정해진 한계를 넘어설 때만, 1을 출력합니다. (‘뉴런이 활성화한다’ 라고도 표현합니다.) 그 한계를 임계값이라고 부르고, $\theta$ 기호로 나타냅니다.

퍼셉트론은 복수의 입력 신호 각각에 고유한 가중치를 부여합니다. 가중치가 클수록 해당 신호가 그만큼 더 중요함을 뜻합니다.

---

퍼셉트론 구현하기

우선, 입력이 두 개인 퍼셉트론을 구현해봅시다.

퍼셉트론의 동작을 수식으로 나타내면 다음과 같습니다.

$y = \begin{cases} 0 \ (b+w_1x_1 + w_2x_2 \leq \theta) \\\\ 1 \ (b+w_1x_1 + w_2x_2 > \theta) \end{cases}$

이 때, $b$를 편향(bias)라고 합니다. 편향은 뉴런이 얼마나 쉽게 활성화되는지를 결정합니다.

---

AND(논리곱, $\land$) 게이트

AND 게이트의 진리표(Truth Table)는 다음과 같습니다.

$x_1$	$x_2$	$y$
0	0	0
0	1	0
1	0	0
1	1	1

따라서, 가중치와 편향을 도입한 AND 게이트는 다음과 같이 구현할 수 있습니다.

def AND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])  # Weight, 가중치
    b = -0.7  # Bias, 편향
    return 1 if (np.sum(x * w) + b) > 0 else 0

진리표와 같이, $x_1$이나 $x_2$ 둘 중 하나만 1이 된다면 편향에 의해 퍼셉트론에서 출력되는 값은 0이 되지만, $x_1$과 $x_2$ 둘 다 1이 된다면 함수에서 출력되는 값은 1이 됩니다.

OR (논리합, $\lor$)게이트

OR 게이트의 진리표(Truth Table)는 다음과 같습니다.

$x_1$	$x_2$	$y$
0	0	0
0	1	1
1	0	1
1	1	1

따라서, 가중치와 편향을 도입한 OR 게이트는 다음과 같이 구현할 수 있습니다.

def OR(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])  # Weight
    b = -0.2  # Bias, 편향
    return 1 if (np.sum(x * w) + b) > 0 else 0

진리표와 같이, $x_1$이나 $x_2$ 둘 중 하나 이상이 1이 된다면 퍼셉트론에서 출력되는 값은 1이 됩니다.

NAND (부정 논리곱, $\bar\land$)게이트

NAND 게이트의 진리표(Truth Table)는 다음과 같습니다.

$x_1$	$x_2$	$y$
0	0	1
0	1	1
1	0	1
1	1	0

NAND 게이트는 NOT + AND 게이트로, AND 게이트를 응용하면 다음과 같이, 편향과 가중치의 부호를 뒤집어주는 것 만으로 쉽게 구현할 수 있습니다.

def NAND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([-0.5, -0.5])  # Weight
    b = 0.7  # Bias, 편향
    return 1 if (np.sum(x * w) + b) > 0 else 0

진리표와 같이, $x_1$이나 $x_2$ 둘 다 1이 되지 않는다면 퍼셉트론에서 출력되는 값은 1이 됩니다.

NOR (부정 논리합, $\bar\lor$)게이트

NOR 게이트의 진리표(Truth Table)는 다음과 같습니다.

$x_1$	$x_2$	$y$
0	0	1
0	1	0
1	0	0
1	1	0

NOR 게이트는 NOT + OR 게이트로, OR 게이트를 응용하면 다음과 같이, 편향과 가중치의 부호를 뒤집어주는 것 만으로 쉽게 구현할 수 있습니다.

def NOR(x1, x2):
    x = np.array([x1, x2])
    w = np.array([-0.5, -0.5])  # Weight
    b = 0.2  # Bias, 편향
    return 1 if (np.sum(x * w) + b) > 0 else 0

진리표와 같이, $x_1$이나 $x_2$ 둘 중 어느 것이라도 1이 되지 않는다면 퍼셉트론에서 출력되는 값은 1이 됩니다.

XOR (배타적 논리합, $\veebar$)게이트

XOR 게이트의 진리표(Truth Table)는 다음과 같습니다.

$x_1$	$x_2$	$y$
0	0	0
0	1	1
1	0	1
1	1	0

XOR(eXclusive-OR) 게이트는, (이미 충분히 예상되겠지만) 그렇게 단순하지 않습니다. 우선 XOR 게이트 회로를 봅시다.

*3개의 Gate를 이용한 XOR 회로, from Wikimedia, User ‘Crystallizedcarbon’. CC-BY-SA 4.0_

XOR 게이트는 진리표를 보면, 절대 단층 퍼셉트론으로 구현할 수 없음을 알 수 있습니다. 대신 회로를 보면 알겠지만, NAND 게이트와 OR 게이트, AND 게이트를 조합하여 XOR 게이트를 구현할 수 있음을 알 수 있습니다.

def XOR(x1, x2):
    s = NAND(x1, x2), OR(x1, x2)
    return AND(s)

위의 코드처럼, 퍼셉트론은 여러 층을 쌓아 다층 구조를 형성할 수 있습니다. 이를 다층 퍼셉트론(Multi-Layer Perceptron, MLP)라고 합니다.

다층 퍼셉트론은 XOR 게이트와 같이, 비선형적으로 분리되는 데이터에 대해서도 제대로 된 학습이 가능합니다. 입력층과 출력층 사이 중간층은, 숨어 있는 층이라고 해서 은닉층이라고 부르며, 1개 이상의 은닉층이 있는 신경망을 심층 신경망, 다양한 심층 신경망을 기반으로 하는 머신 러닝의 한 분야를 딥러닝(Deep Learning) 이라고 합니다.

다음 장부터, 퍼셉트론을 이용한 신경망에 대해 학습하면서, 심층 신경망에 대해 더 자세히 다룰 예정입니다.
